JVM内存布局

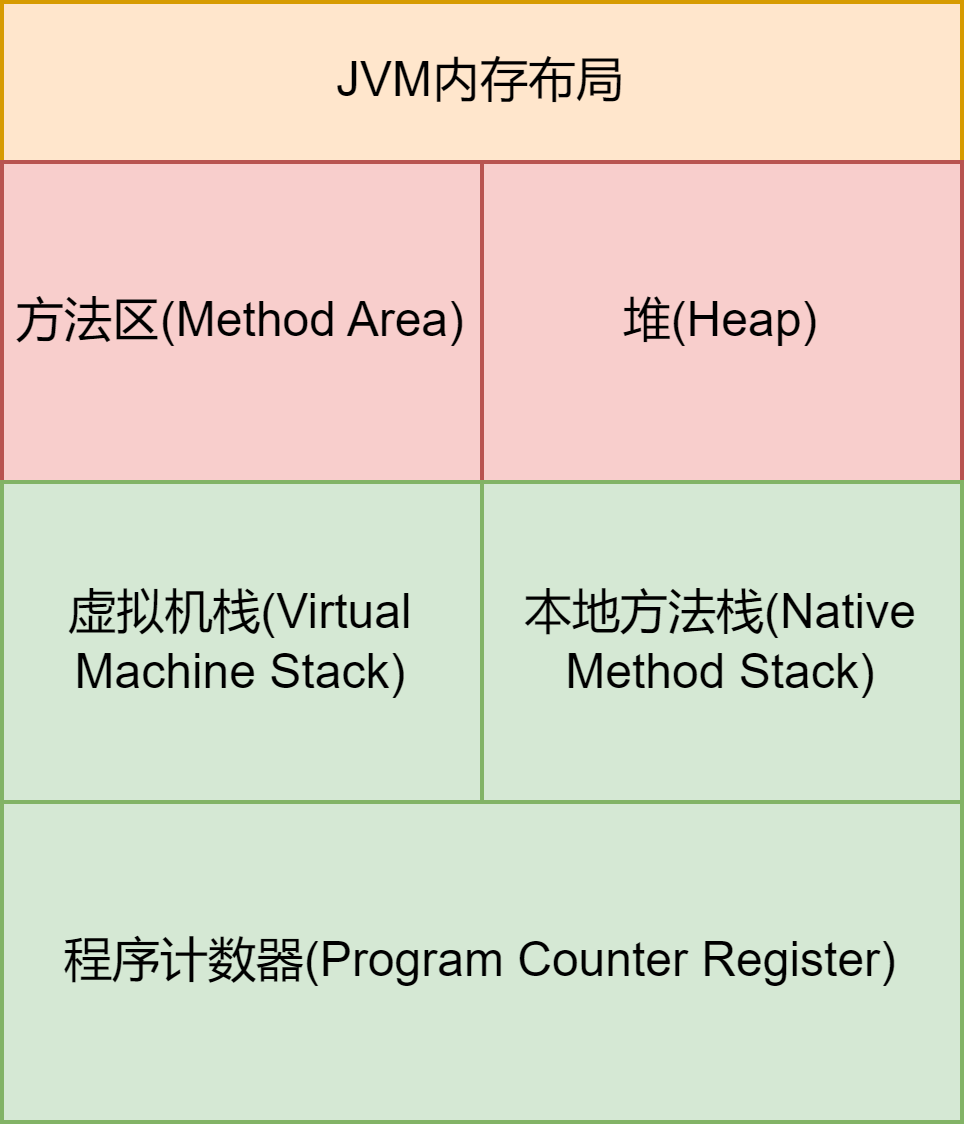

总体内存概念布局

1. 线程私有数据

   • 虚拟机栈

   记录Java方法调用顺序,每调用一个方法,就会向栈中压入一个栈帧,栈帧中记录着局部变量表、操作数栈、动态链接、方法出口等信息

   • 本地方法栈

   记录native方法调用顺序,每调用一个Native方法,就会向栈中压入一个栈帧,栈帧中记录着局部变量表、操作数栈、动态链接、方法出口等信息

   • 程序计数器

   记录当前线程字节码指令执行的行号

2. 线程共享数据

   • 堆

   存储所有的类实例和数组,是JVM中占用内存最多的区域,垃圾回收主要也是在这个区域

   • 方法区

   存储Java的类元数据和运行时常量池,包括所有的类信息、常量、类变量、动态编译缓存等

虚拟机栈

虚拟机栈就是一个非常关键的部分，看名字就知道它是一个栈结构，每个方法被执行的时候，Java虚拟机都会同步创建一个栈帧（其实就是栈里面的一个元素），栈帧中包括了当前方法的一些信息，比如局部变量表、操作数栈、动态链接、方法出口等。

本地方法栈

与虚拟机栈结构类似

堆

堆结构在JDK1.8前后有改变,JDK1.8前堆中的永久代是方法区的实现,之后方法区使用元空间实现,不在堆内存中,使用直接内存不属于JVM内存

堆内存被划分三部分新生代、老年代、永久代;JDK1.8及之后为两部分,只有新生代和老年代,永久代被元空间取代

元空间在直接内存中,不属于JVM的内存

在HotSpot虚拟机中，新生代被划分为三块，一块较大的Eden空间和两块较小的Survivor空间，默认比例为8：1：1，老年代的GC评率相对较低，永久代一般存放类信息等（其实就是方法区的实现）

所有新创建的对象，在一开始都会进入到新生代的Eden区（如果是大对象会被直接丢进老年代）

在一次垃圾回收之后，Eden区域没有被回收的对象，会进入到Survivor区。在一开始From和To都是空的，而GC之后，所有Eden区域存活的对象都会直接被放入到From区，最后From和To会发生一次交换，也就是说目前存放我们对象的From区，变为To区，而To区变为From区

在Eden区的存活对象复制到From区之后，所有To区域中的对象会进行年龄判定（每经历一轮GC年龄+1，如果对象的年龄大于默认值为15，那么会直接进入到老年代，否则移动到From区）

垃圾收集分为：

• Minor GC - 次要垃圾回收，主要进行新生代区域的垃圾收集。
  • 触发条件：新生代的Eden区容量已满时。
• Major GC - 主要垃圾回收，主要进行老年代的垃圾收集。
• Full GC - 完全垃圾回收，对整个Java堆内存和方法区进行垃圾回收。
  • 触发条件1：每次晋升到老年代的对象平均大小大于老年代剩余空间
  • 触发条件2：Minor GC后存活的对象超过了老年代剩余空间
  • 触发条件3：永久代内存不足（JDK8之前）
  • 触发条件4：手动调用System.gc()方法

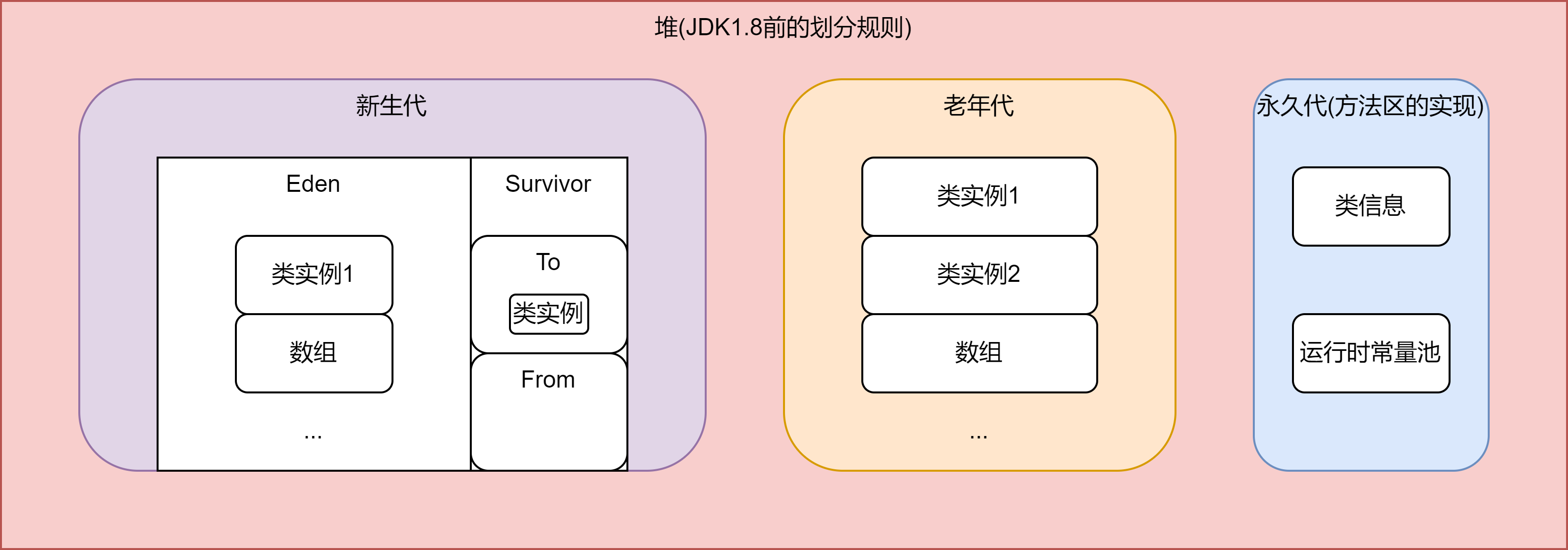

JDK1.8前

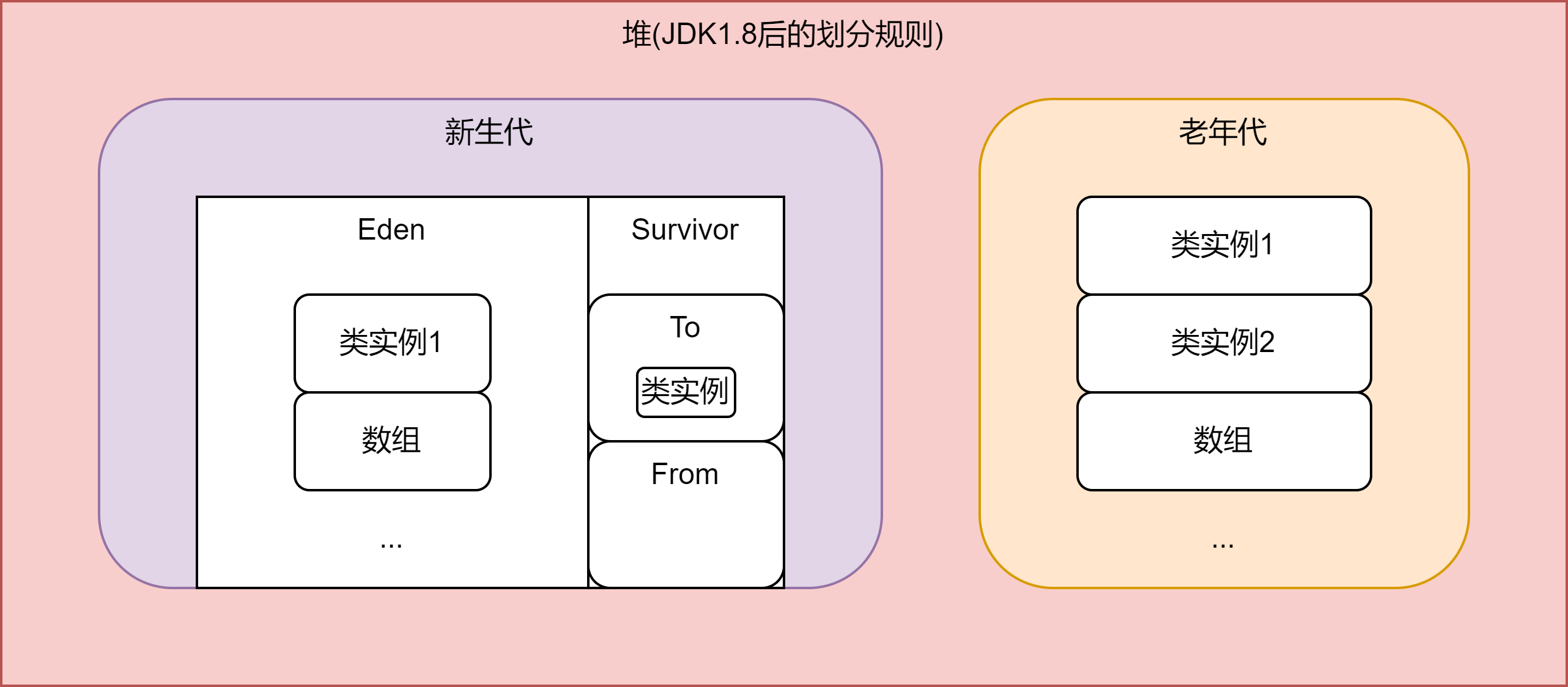

JDK1.8

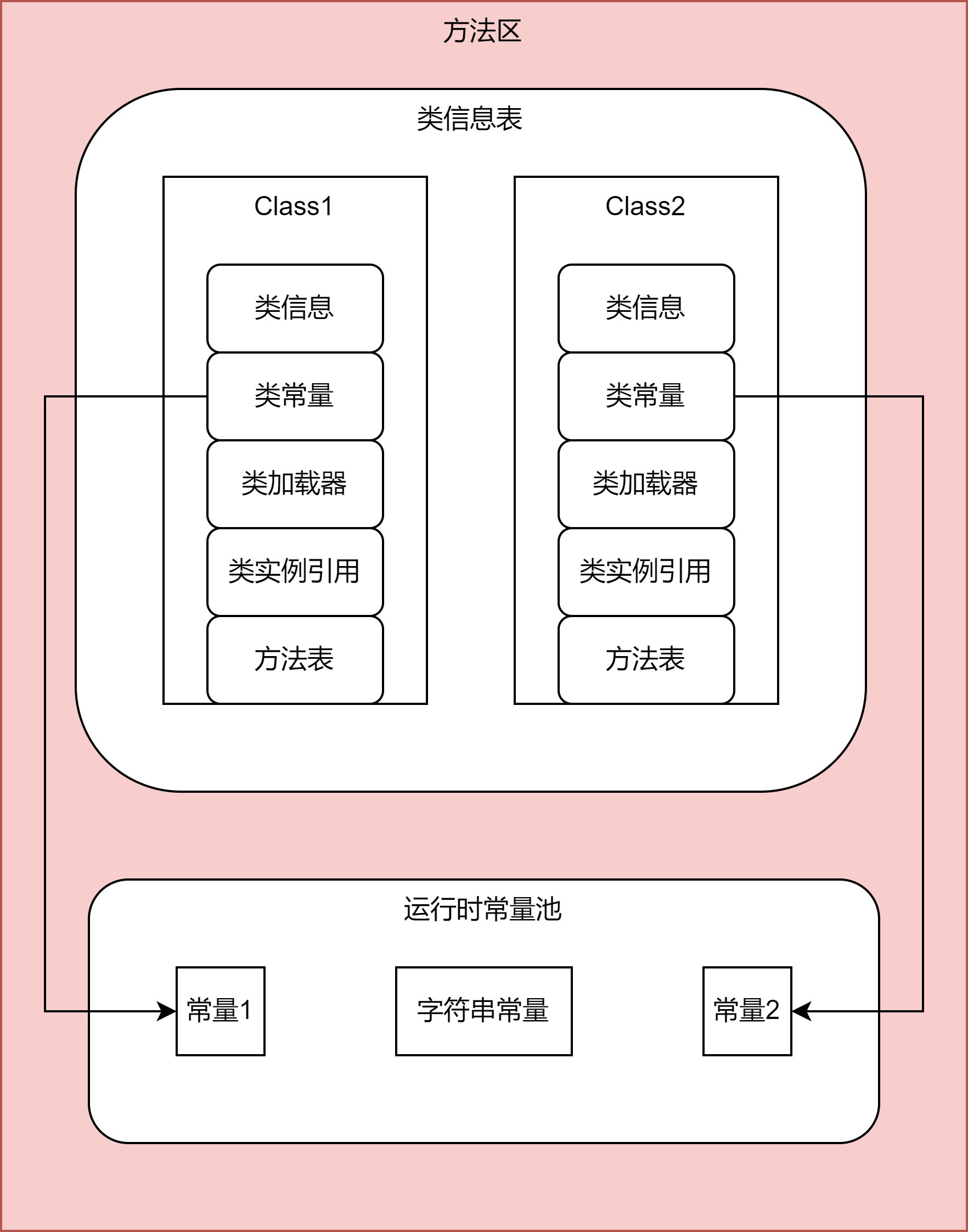

方法区

方法区也是整个Java应用程序共享的区域，它用于存储所有的类信息、常量、静态变量、动态编译缓存等数据，可以大致分为两个部分，一个是类信息表，一个是运行时常量池。

完整JVM内存布局

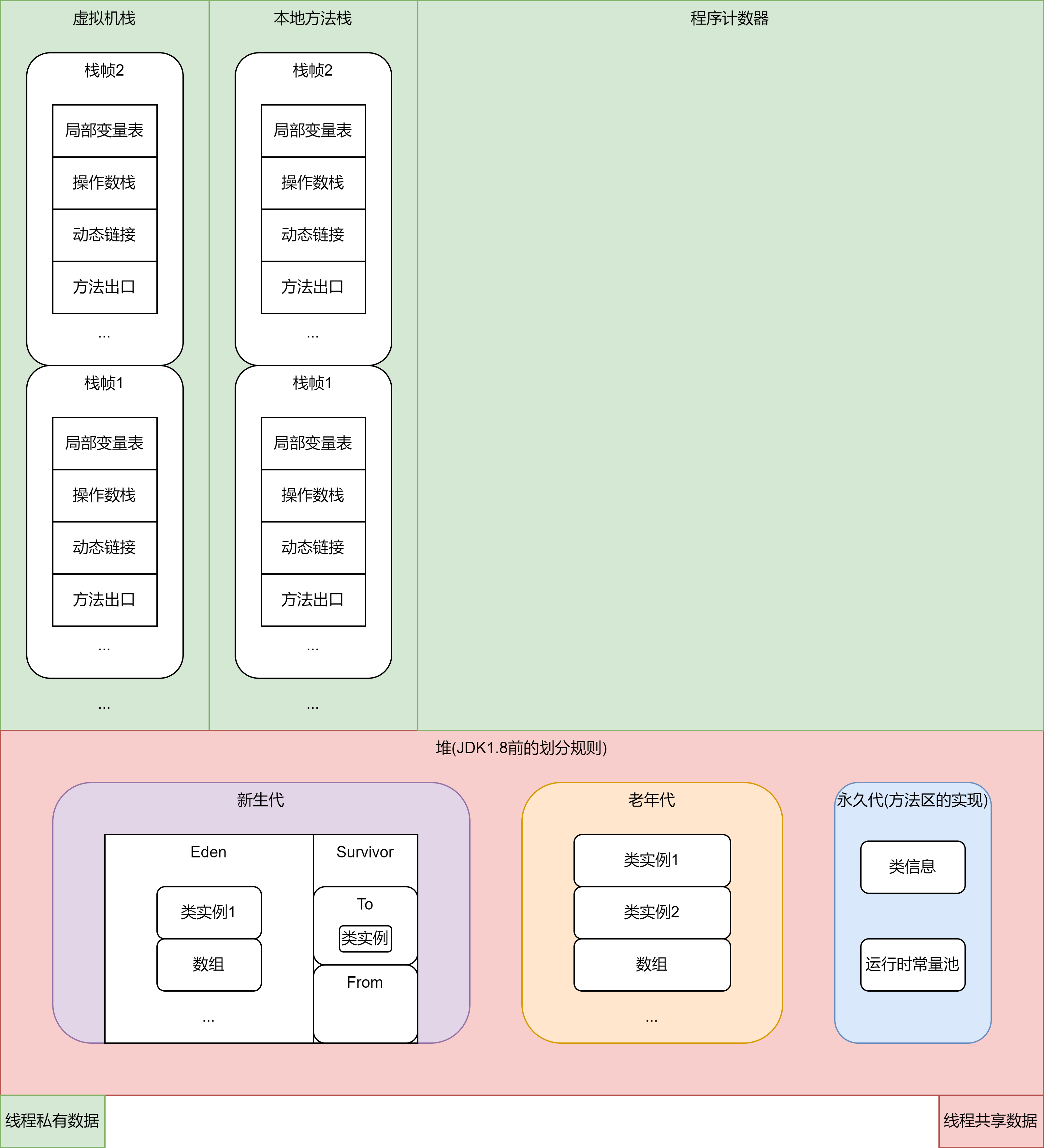

JDK1.8前

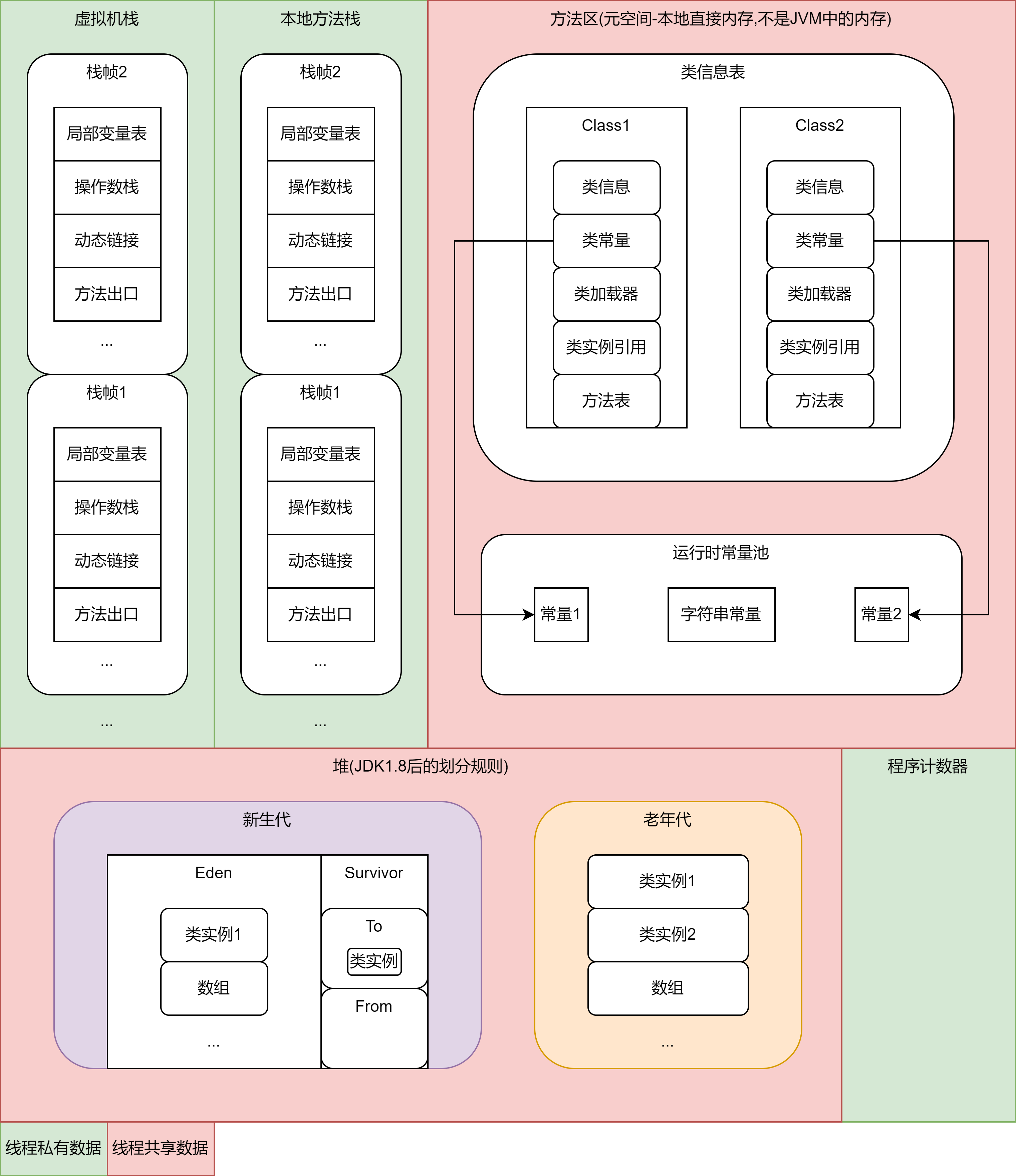

JDK1.8

参考资料

柏码知识库 | JVM 笔记（二）内存管理
